Fluke Calibration P3100 HP Serisi - Yüksek Basınçlı Hidrolik Deadweight Test Cihazları Temel Özellikleri:
Modeller : P3117, P3118 ve P3119
- Cihaz Ölçüm Belirsizlikleri;
• Standart Doğruluk versiyonu: Düzeltme katsayılarına¹ gerek kalmadan, %0,02 doğrulukta yüksek basınç üretir.
• Yüksek Hassasiyet versiyonu: PressCal yazılımı kullanılarak rahatlıkla uygulanan düzeltmelerle birlikte %0,015 doğrulukta basınç üretir.
- Üç farklı model seçeneği: 30.000 psi ile 60.000 psi (2.000 – 4.000 bar) aralığında ölçüm kapasitesi sunar. Nominal artışlar psi, bar veya MPa basınç birimlerinde seçilebilir.
- Yerçekimi Düzeltmesi: Kullanıcının bulunduğu konuma göre yerel yerçekimi değerine bağlı düzeltme uygulanabilir ve bu özellik ek maliyet gerektirmez.
- ISO/IEC 17025 akreditasyonlu kalibrasyon: Tüm modeller, ISO/IEC 17025 standartlarına uygun kalibrasyon sertifikası ile birlikte teslim edilir.
- Tek Valf ile Basit Kullanım: Tek valfli tasarım sayesinde de sadeleştirilmiş ve kolay kullanım imkânı sunar.
- İntensifikatör Gerektirmez: Değişken hacimli sistem, ek bir intensifikatöre ihtiyaç duymadan tam çalışma basıncına ulaşır. Daha az bileşen bileşenle tasarlanmış bu sistem daha kolay kullanım ve daha yüksek güvenilirlik sağlar.
- Ergonomik İnce Ayar Pompası: 4 kollu tasarımı, akıcı ve konforlu bir kullanım sunarken operatöre kullanım kolaylığı sağlar.
- Kolay Ön Dolum (Priming): Kol tipi ön dolum pompası, minimum eforla hızlı ve ergonomik ön dolum imkânı sağlar
- Temiz ve Verimli Yağ Yönetimi: Entegre toplama haznesine sahip geliştirilmiş yağ tahliye sistemi, yağ sızıntılarını en aza indirir ve bakım işlemlerini kolaylaştırır.
- Hızlı ve Kolay Yağ Kontrolü: Ön tarafta konumlandırılmış yağ haznesi sayesinde yağ seviyesi ve temizliği tek bakışta hızlıca kontrol edilebilir.
ANA ÜNİTE

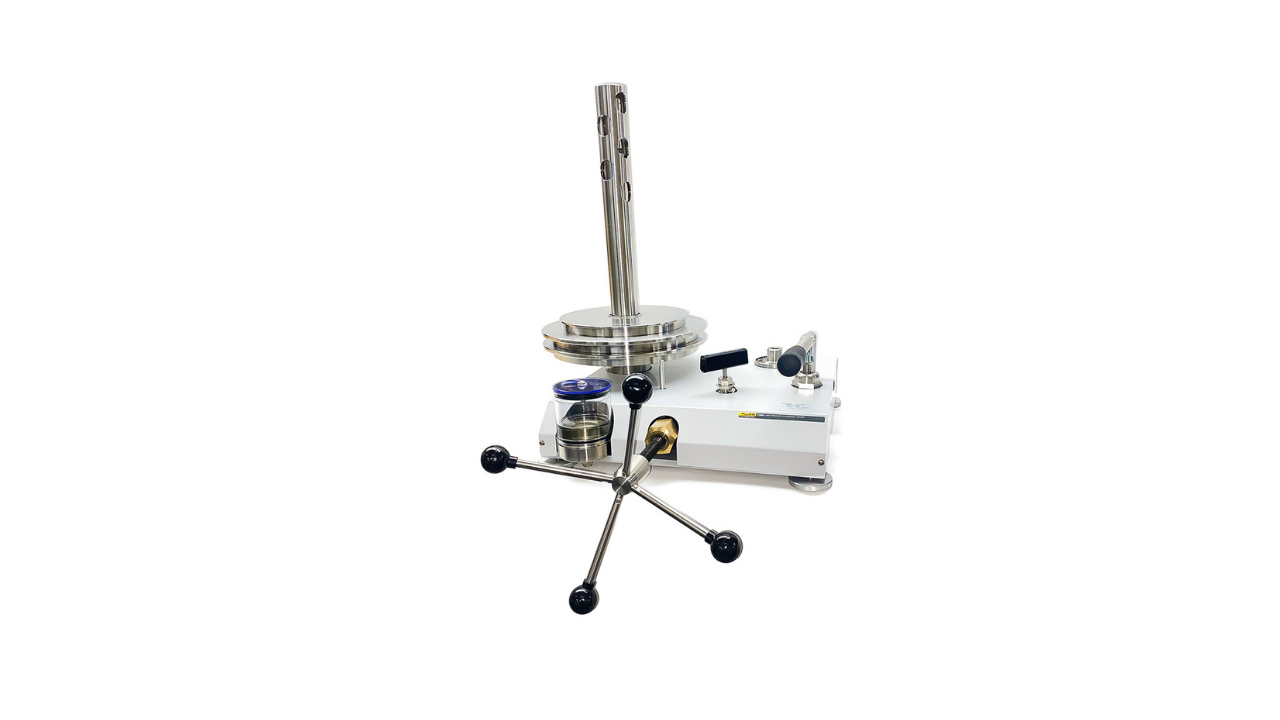

P3100 HP Serisi Yüksek Basınçlı Hidrolik Deadweight test cihazı; bir Piston üzerine yüklenen değeri bilinen kütlelerin Pistonun alanı bilinen bir yüzeyinde ürettiği basıncın dengelenmesi prensibine dayanan “Piston Gauge” ilkesine göre çalışır. Cihaz; üzerine yüksek basınç monifoldu, piston/silindir ünitesi (PCU), sıvı akışkan rezervuarı, 4 kollu hassas ayar pompası, el tipi ön dolum pompası ve bir emniyet valfinin yerleştirildiği temel bir plakadan oluşmaktadır. (Emniyet valfi hem düşük hem de yüksek basınç sistemlerini olası aşırı yüksek basınç durumlarına karşı korur.)
Cihaz üzerinde bulunan dahili test istasyonu sayesinde test edilecek cihazların hızlı ve güvenli bir şekilde test ekipmanına montajına imkân tanır. Ayarlanabilir yüksekliğe sahip ayaklar ve dahili su terazisi sayesinde optimum performans garanti edilir.
Ayrıca, piston yüzme referans göstergesi, kullanıcının ideal “orta yüzme (mid-float)” konumunu kolayca belirlemesine yardımcı olarak ölçüm hassasiyetini artırır.
Tüm sistem, dayanıklı bir GRP (cam elyaf takviyeli plastik) muhafaza içerisinde gelmektedir.
ÜRÜN GRUBU:
• Elektriksel
• RF
• Sıcaklık
• Nem
• Basınç
• Akış
• Yazılım
PİSTON/SİLİNDİR
Her hidrolik deadweight test cihazının kalbinde piston-silindir grubu bulunur ve P3100 HP Serisi’nde bu kritik bileşen üstün performans sağlayacak şekilde tasarlanmıştır. Her bir piston, sinterlenmiş kaliteli tungsten karbürden üretilmiştir. Bu sayede uzun vadeli mükemmel stabilite, üstün dayanıklılık ve son derece düşük ısıl genleşme katsayısına sahip, bozucu etkiler altında basınç deformasyonu minimize edilmiş bir ürün tasarlanabilmiştir.
Bu altyapı sayesinde yıllar boyunca güvenle kullanılabilecek, sürekli ve yüksek doğrulukta ölçüm performansı sağlayabilecek bir test düzeneği tasarlanmıştır.
AĞIRLIK SETLERİ
P3100 HP Serisi, üstün stabilite ve korozyon direnci sağlamak amacıyla Seri 3 manyetik olmayan paslanmaz çelikten üretilmiş standart ağırlık setleri ile sunulur.
Her bir ağırlık, cihaza ait seri numarası ve karşılık gelen nominal basınç değeri ile ayrı ayrı işaretlenmiştir. Basınç birimi olarak psi, bar veya MPa seçeneklerinden biri tercih edilebilir. Daha fazla esneklik için opsiyonel PressCal yazılımı, kalibrasyon ihtiyaçlarınıza uygun farklı basınç birimlerinin kullanılmasına olanak tanır.
YERÇEKİMİ İVMESİ DÜZELTME KATSAYISI
Yerçekimi ivmesi, konuma bağlı olarak değiştiğinden ve bu küçük farklılıklar yüksek doğruluklu basınç kalibrasyonlarını etkileyebildiğinden P3100 HP Serisi, bulunduğunuz lokasyona ait yerel yerçekimi değerine göre ek maliyet olma-dan kütleleri kalibre etme imkânı sunmaktadır.
Yerel yerçekimi değeri belirtilmediği durumlarda ise cihazlar, standart referans değeri olan 980,665 cm/s²’ye göre kalibre edilerek sunulur.
