Çimento üretimi; hammaddenin ocaktan çıkarılmasından son ürünün sevkiyatına kadar yüksek sıcaklık, aşırı toz, mekanik aşınma ve malzeme yapışması gibi son derece agresif proses adımlarından oluşur. Bu dinamik ve zorlu süreçte, duruşları minimuma indirmek ve proses verimliliğini maksimuma çıkarmak için doğru seviye ve basınç enstrümantasyonunun seçimi kritik bir rol oynar.
Bu yazıda, çimento fabrikalarında kronik sorunların en yoğun yaşandığı kritik proses noktalarını ele alacak ve VEGA’nın bu problemlere sunduğu ezber bozan teknolojik çözümleri inceleyeceğiz.
1. SİKLONLARDA YAŞANAN TIKANIKLIK PROBLEMLERİ VE TEMASSIZ RADYOMETRİK (NÜKLEER) ÇÖZÜMLER
Proses ve Sorun:
Fırın ön ısıtıcı (preheater) kulesindeki siklonlar, hammaddenin döner fırına girmeden önce yüksek sıcaklıktaki gazlarla karşılaştığı ve ön kalsinasyonun gerçekleştiği yerdir. Bu bölgede sıcaklıklar 800°C ila 1000°C civarındadır. Malzeme ise son derece akışkan, tozlu ve çeperlere yapışmaya meyillidir. Siklonların daralan boğaz kısımlarında yaşanan malzeme birikmesi ve bunun sonucunda oluşan siklon tıkanmaları (cyclone blockage), çimento tesislerinin en büyük kabuslarından biridir.
Tıkanıklık zamanında fark edilmediğinde, tonlarca ağırlıktaki kızgın malzeme sistemde birikir. Bu durum hem çok ciddi üretim duruşlarına ve mali kayıplara yol açar hem de tıkanıklığı açma çalışmaları esnasında iş güvenliği açısından büyük riskler yaratır. Standart mekanik, kapasitif veya optik sensörler bu ekstrem sıcaklık ve toza dayanamaz; malzemeyle temas ettikleri anda hızla deforme olur veya malzeme yapışmasından dolayı hatalı sinyal üretir.
VEGA Çözümü:

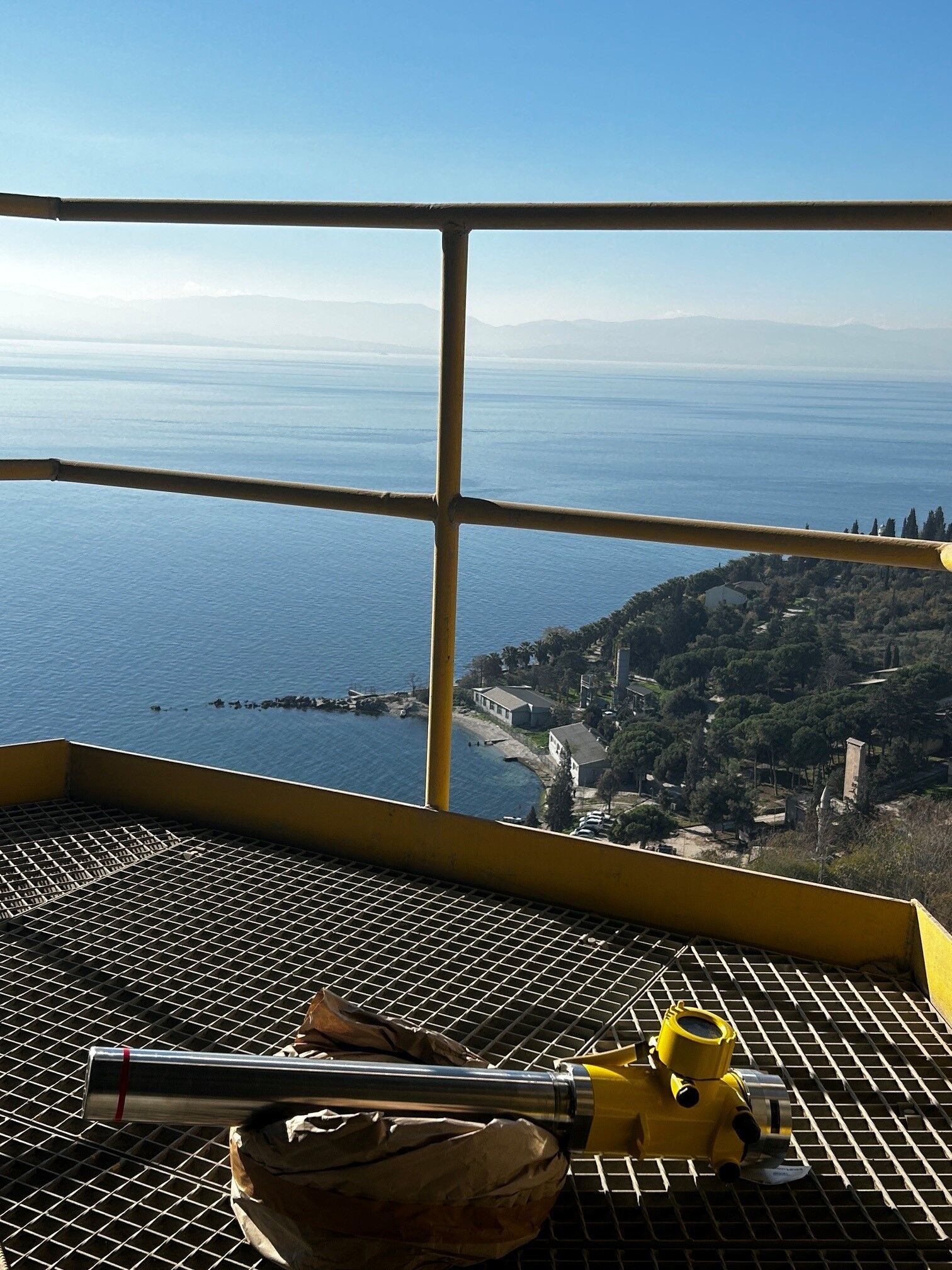

VEGA, bu kritik noktadaki tıkanıklık riskini tamamen ortadan kaldırmak için Temassız Radyometrik (Nükleer) Ölçüm Teknolojisini sunar. Siklonun dış çeperine yerleştirilen bir gama kaynağı (Sezyum-137 veya Kobalt-60) resentment muhafazası ile yerleştirilir ve tam karşısına hassas bir detektör (MINITRAC veya PROTRAC serisi) konumlandırılır.
• Sıfır Temas, Sıfır Aşınma: Cihazlar siklonun tamamen dışına, hatta izolasyon malzemesinin üzerine monte edilir. Prosesin yıkıcı sıcaklığı, tozu veya aşındırıcı yapısıyla hiçbir fiziksel teması yoktur. Bu da sıfır aşınma ve sıfır bakım maliyeti anlamına gelir.
• Anlık Tıkanıklık Algılama: Siklon boğazından malzeme normal akışında geçerken detektöre ulaşan radyasyon sabittir. Bir tıkanma başladığı ve malzeme birikerek ışın hattını kapattığı anda gama ışınları absorbe edilir. Detektör bu değişimi saliseler içinde algılayarak otomasyon sistemine (DCS) anında alarm gönderir. Böylece fırın güvenli moda alınır veya temizleme sistemleri (hava topları) otomatik devreye sokulur.
• Yüksek Güvenlik Standartları: VEGA’nın kurşun veya tungsten ile zırhlanmış kaynak muhafazaları (SHLD serisi), radyasyonu sadece ölçüm yönüne odaklayacak şekilde tasarlanmıştır. Mekanik veya pnömatik açma-kapama anahtarları sayesinde saha personeli için %100 güvenli bir çalışma ortamı sunar.
2. KLİNKER SOĞUTUCU ÇIKIŞINDA YÜKSEK SICAKLIĞA KARŞI L-TİPİ ANTENLİ RADAR ÇÖZÜMÜ
Proses ve Sorun:
Döner fırından yaklaşık 1400°C-1500°C'de çıkan klinker, hızla soğutulmak üzere klinker soğutucusuna (clinker cooler) aktarılır. Soğutucu çıkışındaki toplama konikleri ve kırıcı öncesi bölgelerde, malzemenin sürekli akışını kontrol etmek ve yığılmayı önlemek için seviye takibi yapılması şarttır. Ancak buradaki ortam sıcaklığı radarların elektronik bileşenlerinin dayanım sınırlarının (genellikle +80°C ila +200°C) çok üzerindedir. Ayrıca klinker parçacıklarının aşındırıcı etkisi ve ortamdaki mekanik stres, standart enstrümanların ömrünü günler ile sınırlı tutar.
VEGA Çözümü:

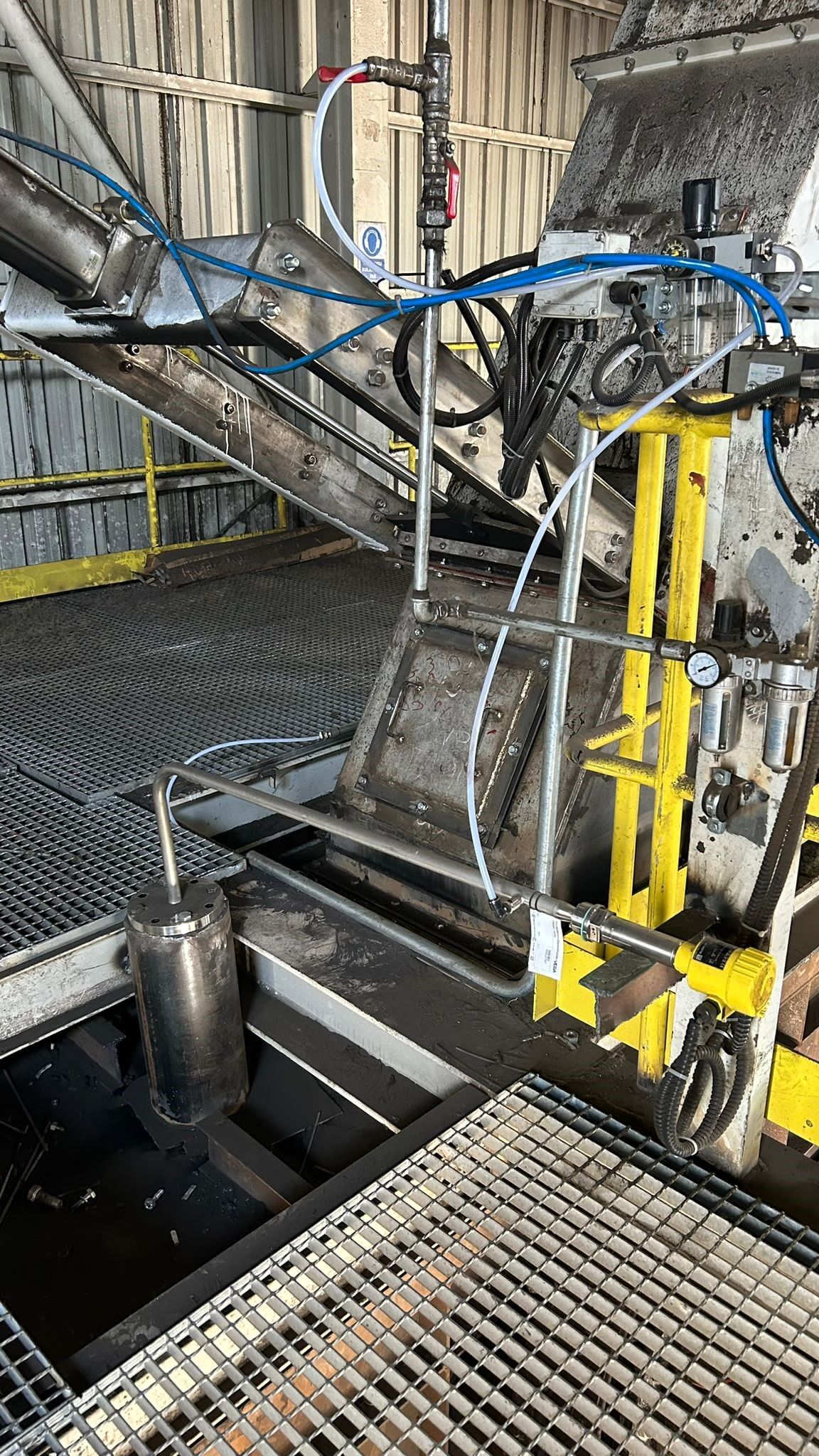

VEGA, bu aşırı sıcak bölgede temassız radarla ölçüm yapabilmek amacıyla L-Tipi Anten (90° bükümlü dalga kılavuzu / waveguide) teknolojisine sahip VEGAPULS 80 GHz Radar çözümlerini sunar.
• Elektroniği Isıdan İzole Etme: Özel tasarım L-tipi uzatma mekanizması (waveguide) sayesinde, radarın mikrodalga sinyallerini gönderen anten ucu fırın/soğutucu çeperindeki yüksek sıcaklığa maruz kalırken, cihazın hassas elektronik kafası 90 derecelik bükümle bu sıcak bölgeden uzaklaştırılır. Isı bariyerleri ve dalga kılavuzu sayesinde elektronik kafa güvenli, serin ve erişilebilir bir noktada kalır.
• Mükemmel Odaklanma ve Malzeme Dayanımı: 80 GHz teknolojisinin getirdiği dar sinyal açısı, klinker yüzeyindeki dik yığınlardan ve hareketli mekanik parçalardan etkilenmeden en doğru seviye verisini üretir. Anten sisteminin prosesle temas eden uç kısımları, seramik veya yüksek sıcaklığa dayanıklı özel malzemelerle korunarak klinkerin aşındırıcı etkisine meydan okur.
3. KLİNKER SİLOLARINDA TOZ FIRTINASINI KIRAN 80 GHZ RADAR TEKNOLOJİSİ
Proses ve Sorun:
Soğutucudan çıkan klinker, depolanmak üzere devasa klinker silolarına sevk edilir. 40-50 metreye varan bu silolarda, malzemenin dökülme esnasında yarattığı muazzam bir toz bulutu hakimdir. Ayrıca malzemenin oluşturduğu dik konik yığınlar, sinyalin dağılmasına yol açar. Eski nesil düşük frekanslı radarlar bu yoğun tozu geçemezken, hatalı ölçümlere neden olur; mekanik halatlı sistemler ise klinkerin aşındırması nedeniyle sık sık kopma arızaları yaşatır.
VEGA Çözümü:
VEGA'nın amiral gemisi VEGAPULS 6X (80 GHz), bu silolarda pazarın standartlarını belirlemektedir.
• Toz Perdesini Geçen Güçlü Sinyal: 80 GHz frekansının dar ışın açısı (3 dereceye kadar), sinyalin silo içindeki merdiven veya kiriş gibi engellere çarpmadan doğrudan malzemeye odaklanmasını sağlar. Yüksek sinyal dinamik aralığı sayesinde, en yoğun toz fırtınasında bile klinker yüzeyinden gelen zayıf yankıları kolayca yakalar.
• Bakımsız Kullanım: Entegre hava püskürtme (flushing) bağlantısı sayesinde, anten üzerinde birikebilecek çok ince çimento tozları proses havasıyla kolayca temizlenir ve cihaz sıfır bakım ile yıllarca çalışır.
ÖZET VE SONUÇ
Çimento üretimi, plansız duruşları ve beklenmedik hat arızalarını tolere edemeyecek kadar yüksek enerji ve işletme maliyetine sahip dinamik bir sektördür. Siklonlardaki hayati tıkanma riskini sıfıra indiren VEGA Radyometrik Ölçüm Sistemleri, klinker soğutucunun ekstrem sıcaklıklarına meydan okuyan L-Tipi Antenli Radarları, silolardaki toz perdesini yıkan 80 GHz VEGAPULS serisi ve değirmenlerin aşındırıcı ortamına meydan okuyan CERTEC® seramik hücreli basınç sensörleri, çimento üreticilerine sadece birer enstrüman değil; sürdürülebilir bir proses güvenliği ve maksimum duruşsuzluk (uptime) taahhüt eder. VEGA, onlarca yıllık küresel saha tecrübesiyle çimento endüstrisinin en zorlu noktalarında "kesintisiz ve güvenilir çözüm" sunmaya devam etmektedir.
