Planet redüktörler, robotikten tıbbi teknolojiye kadar dinamik uygulamalar için en güçlü ve en kompakt redüktör çözümleridir. Ancak bir satın almacı olarak doğru seçimi yapmak isteyenlerin, tork ve tahvil oranından daha fazlasını göz önünde bulundurması gerekir.
Planet redüktörler; konik dişli veya sikloid redüktörler gibi diğer redüktör formlarından çalışma prensipleriyle ayrılırlar : Bir iç dişli içerisinde en az üç dişli (planet dişliler), sertleştirilmiş bir merkezi dişlinin (pinyon veya güneş dişli) etrafında, gezegenlerin güneş etrafında dönmesi gibi dönerler. Merkezi güneş dişlisi motor tarafından tahrik edilir (tahrik mili) ve hareketini dönen planet dişlilere aktarır. Planet taşıyıcısı, planetlerin dönüştürülmüş gücünü birleştirerek çıkış miline iletir.
Bu esnada birden fazla dişli kavraması aynı anda gerçekleştiği için, planet redüktörler tüm redüktör formları arasında en yüksek verimliliği, çok kompakt bir yapıda son derece yüksek bir torku ve dolayısıyla büyük bir güç yoğunluğunu sunarlar. Ayrıca 3:1 ile 100:1 arasında geniş bir tahvil oranı yelpazesini kapsarlar. İlave kademeler sayesinde çok daha yüksek tahvil oranlarına ulaşmak da mümkündür.

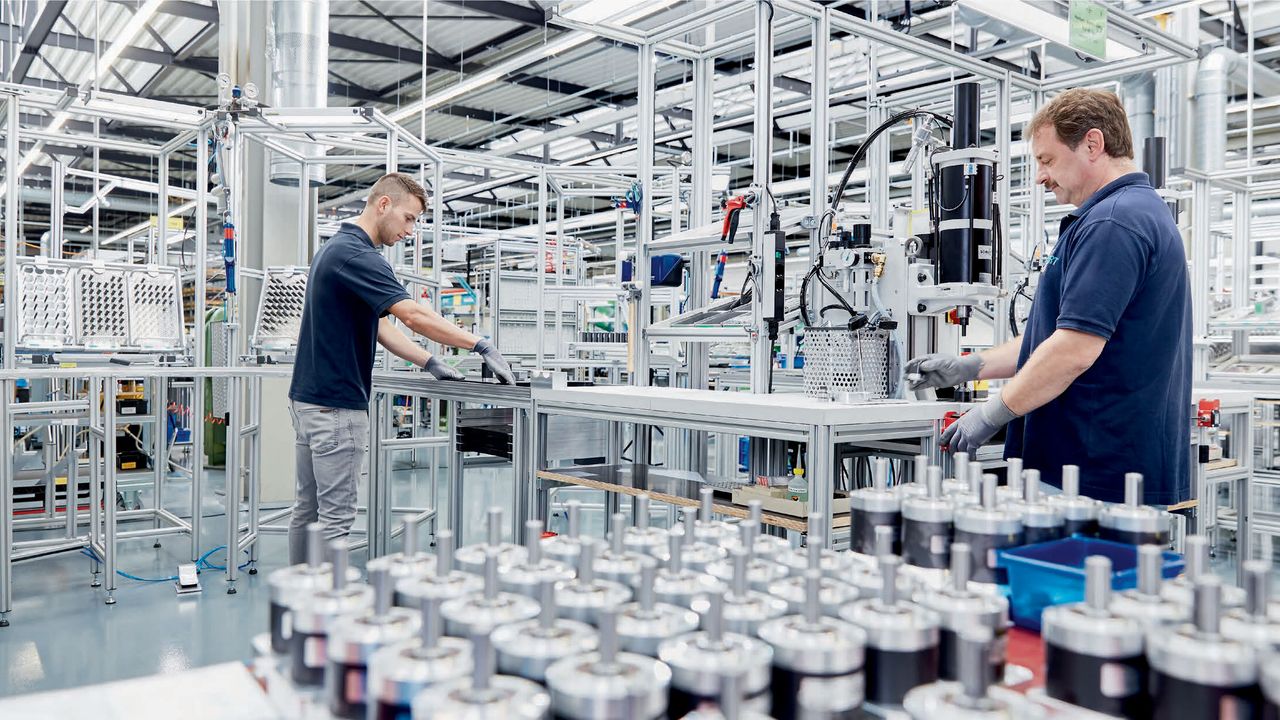

IMG: Precision in Motion: pro-redüktörler ile Neugart; hassasiyet, dinamik ve güvenilirlik konularında yeni standartlar belirliyor.
Tasarımcılar, bu özel performans kapasitesinin yanı sıra planet redüktörlerin esnekliğini de takdir ederler: Servo motor ile uygulama arasında bir bağlantı halkası olarak evrensel şekilde kullanılabilirler. Tek ön koşul, motor flanşının ve sıkıştırma sisteminin tam olarak uymasıdır ki bu, iyi bir planet redüktör üreticisi tarafından sorunsuzca sağlanır. Ayrıca planet redüktörler sadece belirli bir mekansal düzenleme için tasarlanmamıştır. Aynı tipteki planet redüktörler farklı görevleri üstlenebilirler.
Bu özellikleriyle planet redüktörler, yüksek verimliliğe sahip kompakt bir tahrik gerektiren makine ve tesislerde kullanım için idealdir. Bu durum, özellikle robotik, ambalaj endüstrisi veya tıbbi teknoloji gibi dinamik hareket süreçlerinin söz konusu olduğu alanlarda geçerlidir.
PLANET REDÜKTÖR SEÇİMİNDE ÖLÇÜLEBİLİR KALİTE KRİTERLERİ
Bu arka plan doğrultusunda, planet redüktörlerin teknik satın alma birimi tarafından değerlendirilmesinin neden önemli bir rol oynadığı netleşmektedir. İlgili kalite kriterleri; tork, termal nominal devir sayısı veya çıkış yatağının yük kapasitesi gibi tasarımcılar tarafından belirlenen temel değerlerin çok ötesine geçer.
Merkezi bir husus, "eş çalışma" olarak adlandırılan durumdur: Dişlilerin kalitesi birbirine ne kadar iyi uyum sağlarsa ve malzeme ne kadar kaliteli işlenmişse, tahrik ve çıkış milleri arasındaki noktasal tahvil farkları o kadar düşük olur. Bu, tersinden şu anlama gelir: Sadece mükemmel eş çalışmaya sahip redüktörler, yüzey kalitesinde hassas bir üretim sonucunu, yüksek verimliliği ve sessiz bir çalışma gürültüsünü garanti eder. Düşük boşluk oranı ve yüksek burulma direnci, yüksek bir konumlandırma hassasiyeti sağlar.
Bir diğer önemli kriter ise redüktörün garanti edilen kullanım ömrüdür. Çünkü özellikle yatırım güvenliği açısından, bir redüktörün tanımlanan değerleri garanti edilen tüm çalışma süresi boyunca güvenilir bir şekilde sunması ve daha önce değiştirilmesinin gerekmemesi önemlidir.

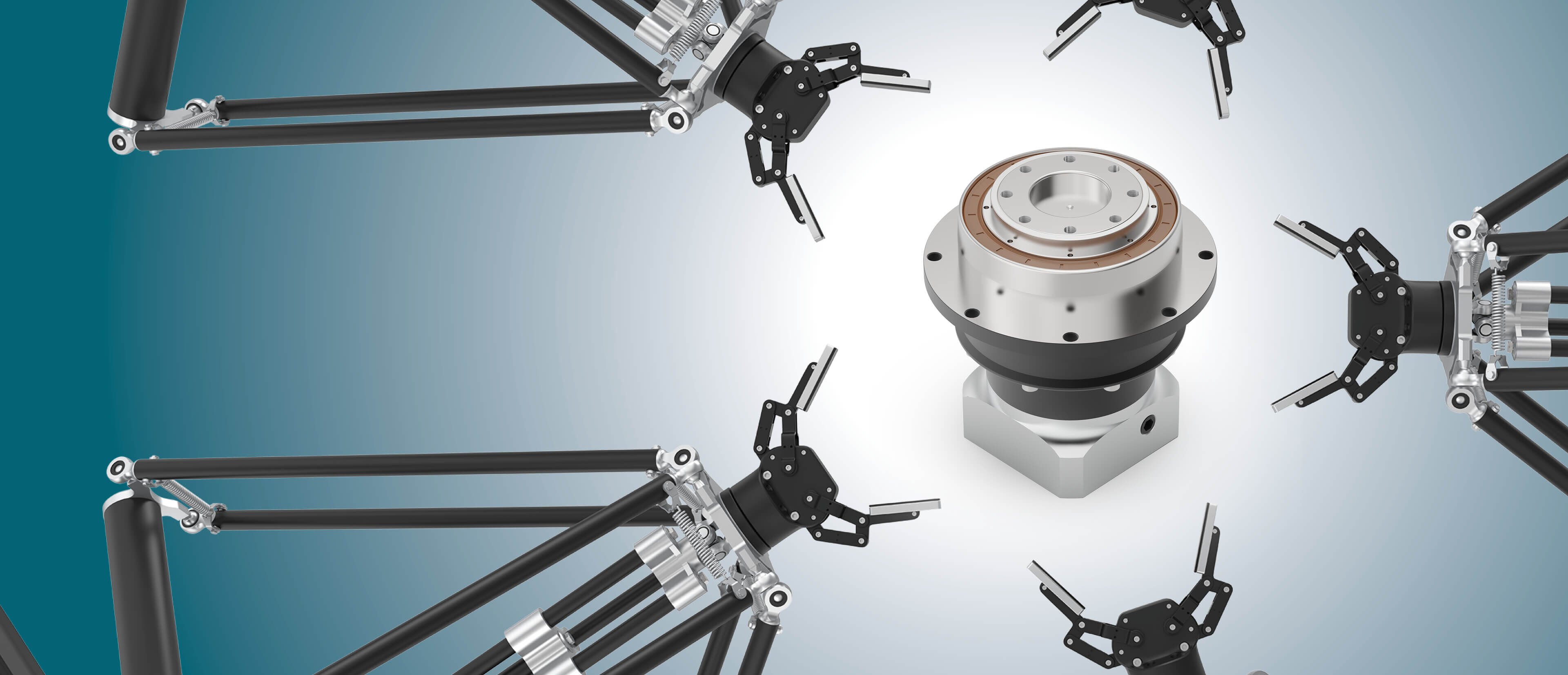

IMG: Delta robot sürücüleri için ekonomik bir çözüm olarak NDFC redüktör serisi.
STANDART MI YOKSA ÖZEL ÇÖZÜM MÜ?
Çoğu Avrupalı planet redüktör üreticisi hem standart hem de özel çözümler sunar. Standart çözümlerin avantajı aşikardır: Maliyet açısından verimlidirler ve normalde küçük miktarlarda bile hemen teslim edilebilirler. Bu nedenle uygun bir üretici, ideal olarak insansız taşıma araçları (AGV'ler) veya hijyen hassasiyeti olan ortamlar gibi özel uygulamalar için standart redüktörleri de içeren mümkün olduğunca geniş bir standart model portföyü sunmalıdır.
Ancak standart modellerin doğal olarak bir dezavantajı da vardır: Genellikle birer tavizdirler. Bu nedenle, özellikle özel gereksinimler söz konusu olduğunda, standart bir modelin bireysel olarak uyarlanması veya hatta özel bir çözüm geliştirilmesi genellikle değerlidir. Tek seferlik mühendislik maliyeti, ya katma değer üzerinden ya da miktar üzerinden kendini amorti eder. Böylece özel redüktörler, duruma göre uygulamaya özel olarak daha basit ve dolayısıyla benzer standart ürünlere göre daha hesaplı tasarlanabilir.
YAZILIM TABANLI KONFİGÜRASYON VE TASARIM
Bir redüktör, ancak ilgili motora olan uyumu kadar iyidir. Bu nedenle konfigürasyon ve tasarım merkezi bir rol oynar. İdeal redüktör-motor kombinasyonuna giden yolda destekleyici yazılım araçları kullanılabildiğinde, bundan sadece tasarımcılar değil, teknik satın almacılar da yararlanır. Çünkü dijital bir ön hesaplama, bir yandan maksimum şeffaflık ve muazzam bir zaman tasarrufu sağlarken, diğer yandan seçilen çözümün gerçekten çalışacağına dair güven verir.
Özellikle redüktör tahvil oranı, gerekli motor devir sayısı ve bunlara bağlı olarak değişen performans verileri arasındaki etkileşim, bir yazılım aracında çok basit bir şekilde gösterilebilir. Böylece hassas hesaplama sayesinde, tasarım aşamasında herhangi bir "rezerv" planlanması gerekmediğinden, uygun bir redüktör genellikle daha küçük seçilebilir. Aynı durum hesaplanan kullanım ömrü için de geçerlidir: Yüksek kaliteli planet redüktörlerde bu süre standart olarak 20.000 ila 30.000 saattir, ancak bireysel bir hesaplama çerçevesinde standarttan daha yüksek veya daha kısa seçilebilir.

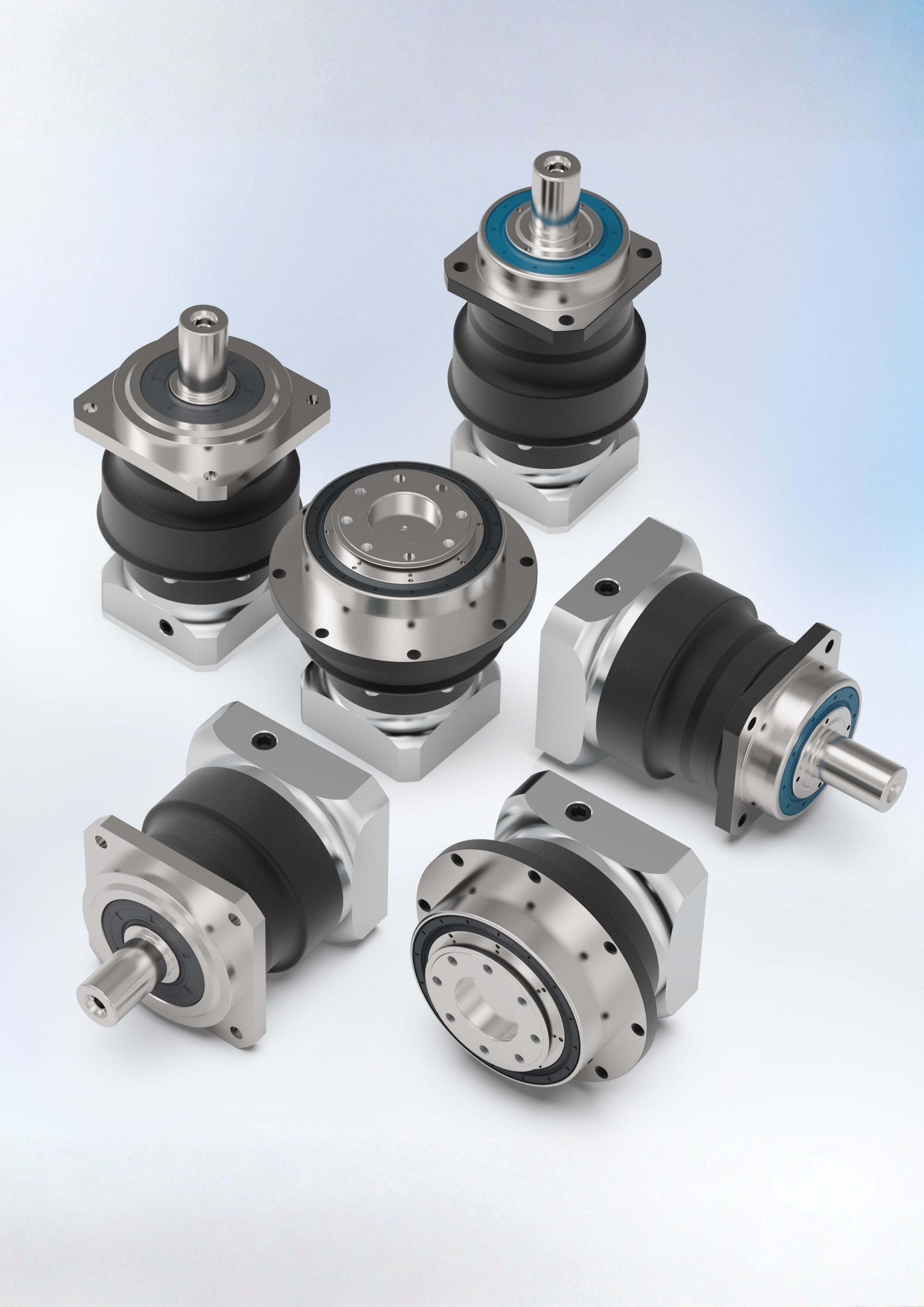

IMG: Neugart, hassas ürün portföyünü yeni PSNpro, PSFNpro ve PSBNpro redüktör serileriyle genişletiyor.
Planet redüktörlerin farklı kullanım alanları nedeniyle, katalogda genellikle oryantasyon amaçlı bir çalışma noktası belirtilir. Tek bir araçla, her bir makine ve her bir uygulama durumu için kesin performans verileri hesaplanabilir. Tasarımcı, kendi redüktör-motor kombinasyonunu çevrimiçi olarak yapılandırabilir ve genel tasarıma entegrasyon için CAD verisi olarak çıktı alabilir. Neugart aracı "Tec Data Finder", tam olarak bu son derece kullanıcı dostu işlevi sunar ve doğrudan araç üzerinden bir teklif talebi de oluşturulabilir.

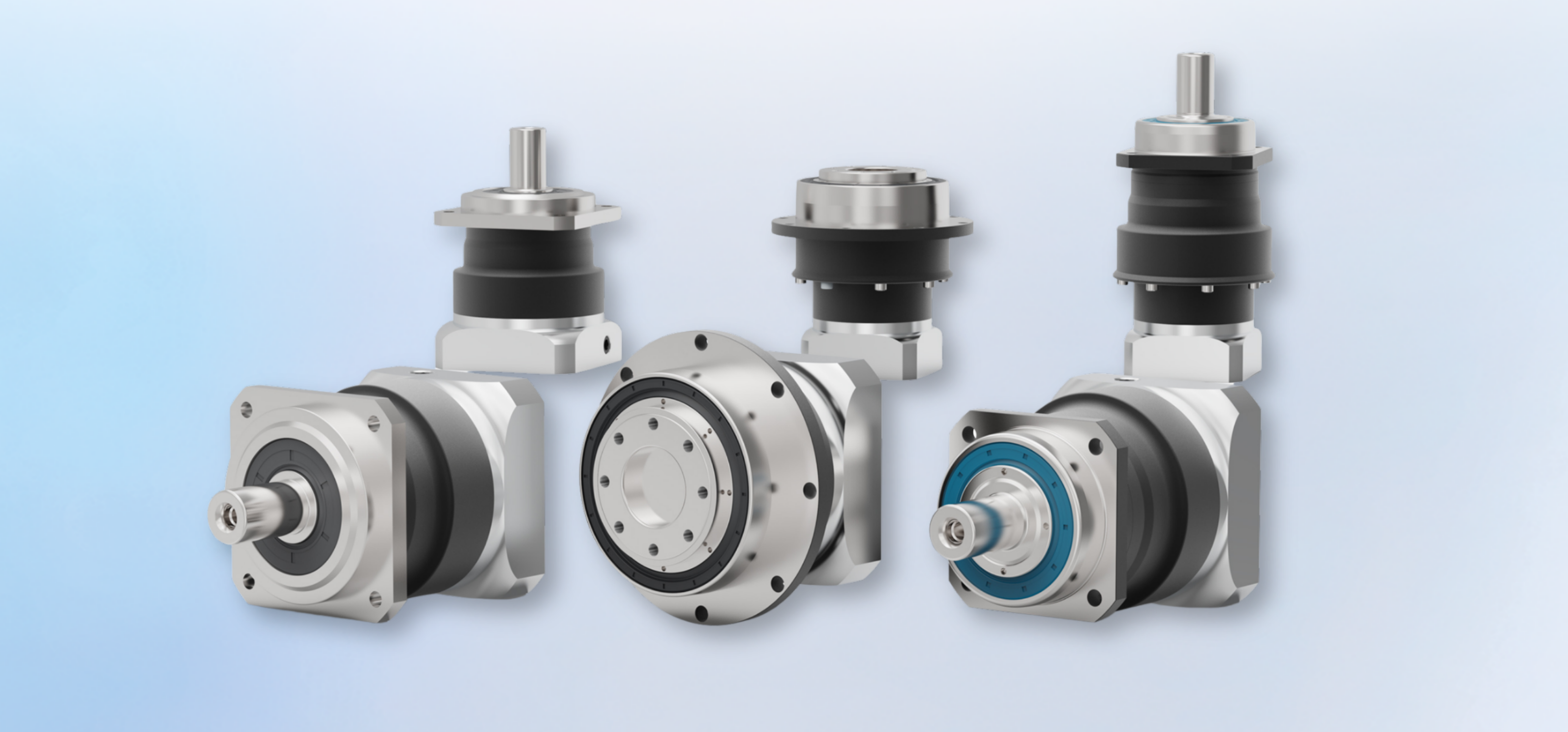

pro-Redüktörler: YÜKSEK HASSASİYETLİ REDÜKTÖRLER İÇİN YENİ PERFORMANS SINIFI
PSNpro, PSFNpro ve PSBNpro serileri ile Neugart, portföyünü mevcut hassas redüktörlerinin üzerinde yeni bir performans sınıfıyla genişletiyor. Redüktörler, yenilikçi dişli teknolojilerinin yanı sıra üretimde yeni malzemelerin kullanımına dayanmaktadır. Optimize edilmiş diş yanağı kalitesi, noktasal yük zirvelerini azaltır ve daha yüksek torkların aktarılmasını sağlar. Özellikle döngü torku önemli ölçüde artırılmıştır. Bu nedenle, sık yük ve yön değişimi olan uygulamalar için özellikle uygundurlar.
Redüktörler, sarsıntısız bir çalışma için helis dişli kullanımının avantajlarından yararlanır. Tahrik ve çıkış arasındaki tahvil dalgalanmaları düşük kalır. Bu sayede süreç kalitesi artırılabilir ve örneğin ağaç işleme makinelerinde titreşim izlerinin oluşumu azaltılabilir. Redüktörler yüksek yük altında bile düşük gürültüyle çalışır.
Geliştirmenin bir diğer odak noktası, eylemsizlik momentinin azaltılmasıydı. Modüler prensibin uygulanmasıyla, 064 boyutundan itibaren giriş kademesi çıkış kademesinden daha küçük tasarlanmıştır. Bu sayede dönen kütle azalır, bu da daha hızlı hızlanma ve frenleme süreçlerine olanak tanır. pro-redüktörler Ocak 2026'dan itibaren piyasaya sunulmuştur.

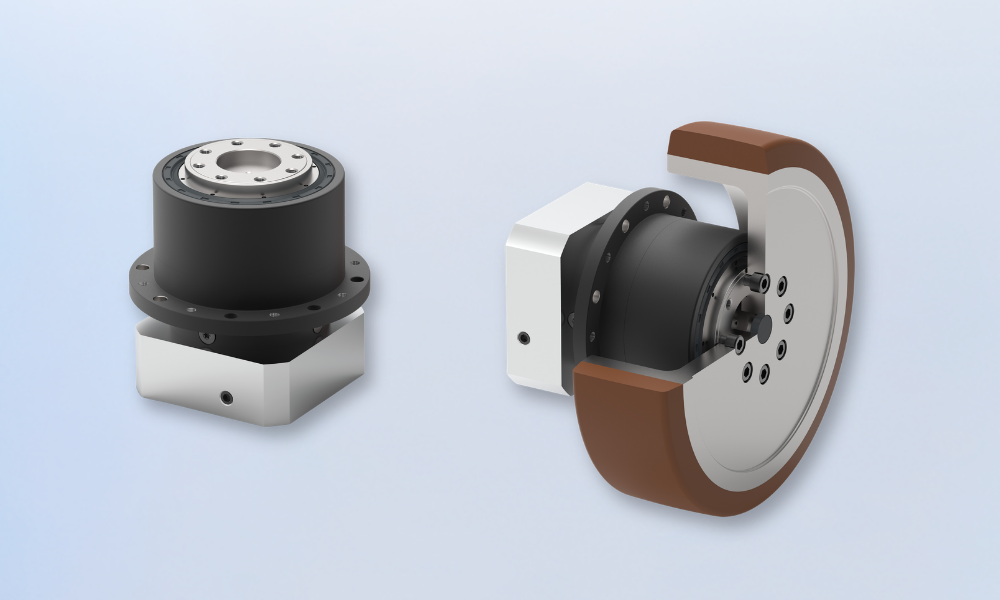

IMG: Endüstriyel taşıma araçları için uygulamaya özel planet redüktör NGV.
PLANET REDÜKTÖR SATIN ALMAK İÇİN KONTROL LİSTESİ
• Planet redüktör hangi somut uygulamada kullanılacak? (örneğin konveyör bant, döner tabla, pinyon-kremayer, mil vb.)
• Geometrik montaj durumu nasıl? Gerektiğinde bir yön değiştirici redüktör gerekli mi?
• Tasarımcılar tarafından hangi performans özellikleri belirlendi? (örneğin hareket eden yükten kaynaklanan tork, boşluk oranı/konumlandırma hassasiyeti, uygulama verilerinden kaynaklanan çıkış mili yükleri)
• Planet redüktör bunlardan doğan gereksinimleri karşılıyor mu, ilgili uygulamaya özel kalite özelliklerini sunuyor mu?
• Redüktörün motor flanşı motora uygun mu veya uygun şekilde uyarlanabiliyor mu?
• Tasarıma entegre edilmek üzere yazılım tabanlı bir CAD modeli oluşturulabiliyor mu?
• Yükü ve verimliliği optimize etmek için bir tasarım aracında hareket verilerinin hesaplanması mümkün mü?
