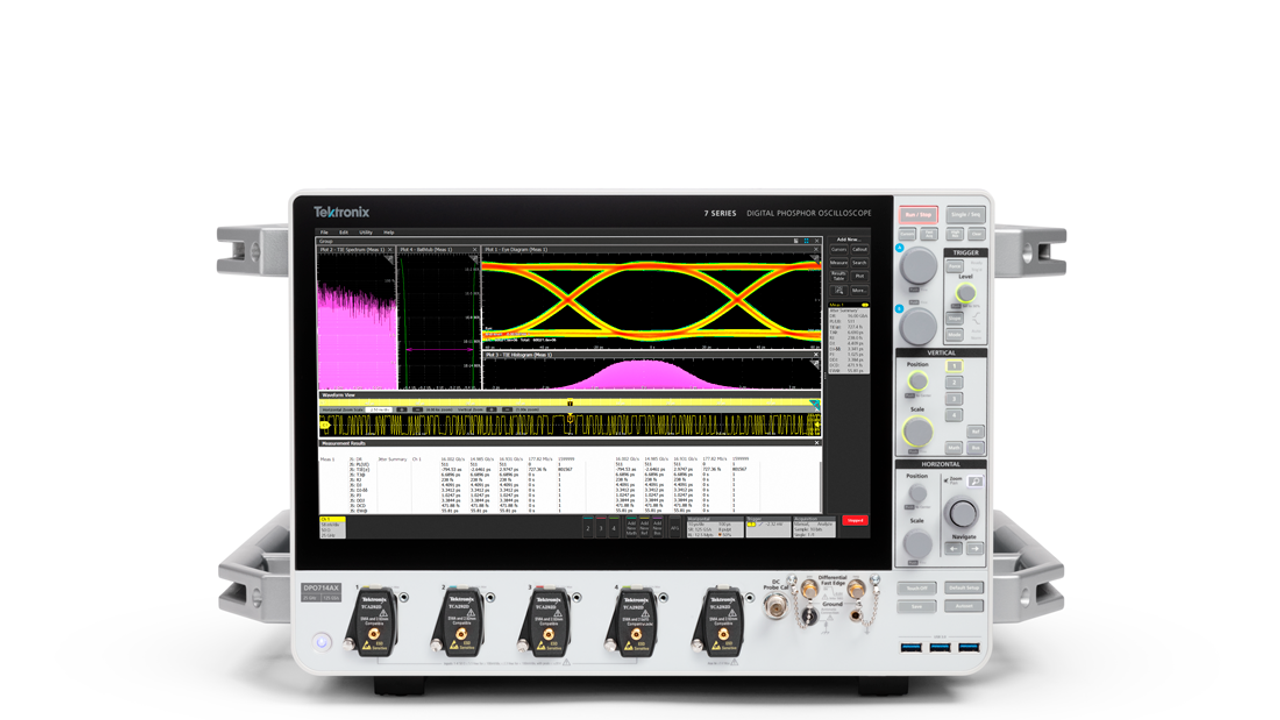

7 Serisi DPO, benzersiz sinyal doğruluğu, yüksek ENOB, düşük jitter, hızlı ölçüm verimliliği ve ödüllü kullanıcı arayüzü sunarak yüksek hızlı seri iletişim, yüksek enerjili fizik ve kritik RF uygulamalarının gelişen ihtiyaçlarını karşılamak için ideal bir çözümdür.
25 GHz’e kadar analog bant genişliği ile 7 Serisi DPO, sektörde birçok ilki barındıran en doğru gerçek zamanlı performansı sağlar:
- En düşük dikey (rastgele) gürültü ve en yüksek ENOB (Efektif Bit Sayısı)
- 10 Gb Ethernet LAN SFP+ portu ile en hızlı veri aktarımı
- Gömülü veya Windows işletim sistemi seçenekleriyle sunulan, sezgisel ve tanıdık TekScope® kullanıcı arayüzü
TEMEL UYGULAMALAR
7 Serisi’nin düşük gürültülü, yüksek doğruluklu sinyal yakalama özelliği, aşağıdaki gibi yüksek bant genişliği gerektiren uygulamalar için kritik öneme sahiptir:
- Geçici olayların ileri düzey araştırmaları ve incelemeleri
- Sinyal bütünlüğü, jitter ve zamanlama analizi dahil dijital tasarım ve doğrulama
- Bellek veri yolu analizi ve hata ayıklama
- Endüstri standartları için yüksek hızlı seri arabirimlerin uygunluk testleri ve hata ayıklama
- Yapay zeka veri merkezi geliştirmelerinde sinyal bütünlüğü ve güç bütünlüğü analizi
- Geçici veya geniş bantlı RF spektral analizi
Öne Çıkan Özellikler ve Performans Özellikleri
- Mevcut bant genişlikleri (tüm analog kanallar): 8 GHz, 10 GHz, 13 GHz, 16 GHz, 20 GHz, 25 GHz (müşteri tarafından yükseltilebilir)
- 4 TekConnect® giriş kanalı ve bir TekConnect Aux In, her biri TCA292D 50 Ω 2.92 mm giriş adaptörü ile
- Tüm 4 kanalda 125 GS/s örnekleme hızı
- En yüksek ENOB’a ve en düşük rastgele gürültüye sahip 10 bit ADC
- Düşük içsel jitter’a sahip hassas zaman tabanı
- Yüksek frekanslı sinyal kanal kaybını telafi eden aktif CTLE (Sürekli Zaman Doğrusal Eşitleme) ile QuietChannel™ teknolojisi
- 500 Mpoint standart kayıt uzunluğu, 1 veya 2 Gpoint isteğe bağlı
- P7700 ve P7600 Serisi TriMode™ problarla uyumlu
- 15,6 inç yüksek çözünürlüklü dokunmatik ekran (1920 x 1080 çözünürlük)
GENEL ÖZELLİKLER
- Kullanılabilir bant genişlikleri: 8 GHz, 10 GHz, 13 GHz, 16 GHz, 20 GHz, 25 GHz (müşteri tarafından yükseltilebilir)
- 4 TekConnect® giriş kanalı ve her biri TCA292D 50 Ω 2,92 mm giriş adaptörü ile bir TekConnect Aux In
- 4 kanalda 125 GS/s örnekleme hızı
- En yüksek ENOB ve en düşük rastgele gürültüye sahip 10 bit ADC
- Düşük iç jitterli hassas zaman tabanı
- Standart 500 Mpts kayıt uzunluğu. 1 veya 2 Gpts isteğe bağlı
- P7700 ve P7600 Serisi TriMode™ prob ile uyumlu
- 15,6 inç yüksek çözünürlüklü dokunmatik ekran (1920x1080 çözünürlük)
