Enerji verimliliği, kompakt tasarım ve kolay entegrasyon, modern üretim ve malzeme taşıma uygulamalarında her geçen gün daha fazla önem kazanmaktadır. Bu ihtiyaçlara yönelik geliştirilen MOVIGEAR®, IE5 sınıfı senkron motor, redüktör ve uygulamaya bağlı kontrol bileşenlerini tek bir kompakt gövdede birleştiren entegre bir mekatronik tahrik çözümüdür. Geleneksel motor-redüktör kombinasyonlarına kıyasla daha hafif, daha sessiz ve daha verimli çalışan MOVIGEAR®, Classic ve Performance olmak üzere iki farklı çözüm sunarak farklı otomasyon mimarilerine uyum sağlar.
SİSTEM YAPISI VE KONUMLANDIRMA
Paralel milli helisel redüktör yapısı ile özellikle konveyör sistemleri, iç lojistik uygulamaları ve otomatik üretim hatları için geliştirilmiştir. Redüktör ve motorun tek gövdede birleşmesi sayesinde daha kompakt makine tasarımları oluşturulurken kablolama ve montaj süresi de önemli ölçüde azaltılır. TorqLOC® veya kama kanallı içi boş mil seçenekleri sayesinde farklı mekanik bağlantı ihtiyaçlarına kolayca uyum sağlar.
MOVIGEAR® ürün ailesi Classic ve Performance olmak üzere iki farklı çözümden oluşmaktadır.
MOVIGEAR® Classic, elektronik sürücü içermeyen mekatronik tahrik ünitesidir ve harici sürücü ile kullanılacak sistemler için geliştirilmiştir. Mevcut merkezi sürücü altyapısına sahip tesislerde yüksek verimlilik sunarken mevcut otomasyon sistemlerine kolay entegrasyon sağlar.
MOVIGEAR® Performance ise entegre sürücü yapısı sayesinde motor kontrolünü doğrudan kendi üzerinde gerçekleştirir. Bu sayede kontrol panosundaki ekipman ihtiyacı azalırken saha kablolaması sadeleşir ve daha kompakt, desantral otomasyon mimarilerinin uygulanmasına olanak sağlanır.
TEKNİK ÖZELLİKLER VE PERFORMANS
MOVIGEAR® yüksek enerji verimliliği ve uzun servis ömrü sağlayacak şekilde tasarlanmıştır. Her iki çözümde de kullanılan IE5 sınıfı senkron motor teknolojisi sayesinde enerji tüketimi azaltılırken, doğal konveksiyon ile çalışan fan gerektirmeyen soğutma sistemi daha sessiz işletme ve daha düşük bakım ihtiyacı sunar. M1'den M6'ya kadar tüm standart montaj pozisyonlarını destekleyerek makine tasarımında yüksek montaj esnekliği sağlar.
MOVIGEAR® Classic, 100 Nm, 200 Nm ve 400 Nm tork sınıflarında sunulurken farklı güç seçenekleriyle harici sürücü kullanılan uygulamalara uyum sağlar.
MOVIGEAR® Performance ise 200 Nm ve 400 Nm tork sınıflarında sunulur. Entegre sürücüsü sayesinde 380–500 V AC besleme geriliminde çalışabilir ve yüksek aşırı yük kapasitesi ile dinamik uygulamalarda güvenilir performans sağlar. Standart hız kontrolünün yanında opsiyonel enkoder seçeneğiyle çok daha hassas hız ve pozisyon kontrolü gerçekleştirilebilir.
Kompakt alüminyum gövde yapısı sayesinde MOVIGEAR®, geleneksel tahrik çözümlerine göre daha hafif bir yapı sunarken sistem verimliliğini de artırmaktadır.
FONKSİYONEL GÜVENLİK VE HABERLEŞME
MOVIGEAR®, uygulama ihtiyaçlarına göre farklı kontrol ve haberleşme altyapılarına uyum sağlayacak şekilde geliştirilmiştir.
MOVIGEAR® Classic, haberleşme ve güvenlik fonksiyonlarını kullanılan harici sürücü üzerinden gerçekleştirir. Bu yapı özellikle merkezi sürücü mimarisine sahip tesislerde mevcut otomasyon sistemlerinin korunmasını sağlar.
MOVIGEAR® Performance ise entegre sürücüsü ile haberleşme seçenekleri sunmaktadır. Bu sayede kullanıcılar mevcut otomasyon altyapılarına en uygun çözümü seçebilir.
Performance serisi içerisinde yer alan başlıca haberleşme seçenekleri şunlardır:
- DFC: PROFINET IO, EtherNet/IP™, Modbus TCP ve POWERLINK gibi endüstriyel Ethernet tabanlı haberleşme protokollerini destekler.
- DBC: Dijital ve analog giriş/çıkışlar üzerinden çalışan klasik kontrol mimarisi sunar.
- DAC: AS-Interface haberleşme altyapısına sahip sistemler için geliştirilmiştir ve kablolamayı önemli ölçüde azaltır.
- DSI: EtherCAT®/SBusPLUS ve EtherCAT®/CiA 402 altyapılarıyla uyumlu çalışarak yüksek performanslı hareket kontrol uygulamalarını destekler.
MOVIGEAR® Performance ayrıca standart olarak Safe Torque Off (STO) fonksiyonunu sağlar. Opsiyonel olarak sunulan CSL51A güvenlik kartı sayesinde SS1-r, SLS, SSM ve SDI gibi güvenli hareket fonksiyonları desteklenmektedir. Dijital giriş/çıkışlar, dahili DC 24 V beslemesi ve gelişmiş haberleşme altyapısı sayesinde desantral otomasyon sistemlerine kolayca entegre edilebilir.
KURULUM VE İŞLETME KOŞULLARI
MOVIGEAR®, hızlı montaj ve kolay devreye alma amacıyla geliştirilmiştir. TorqLOC® montaj sistemi, farklı montaj pozisyonları ve kompakt gövde yapısı sayesinde mekanik kurulum süreci oldukça pratiktir.

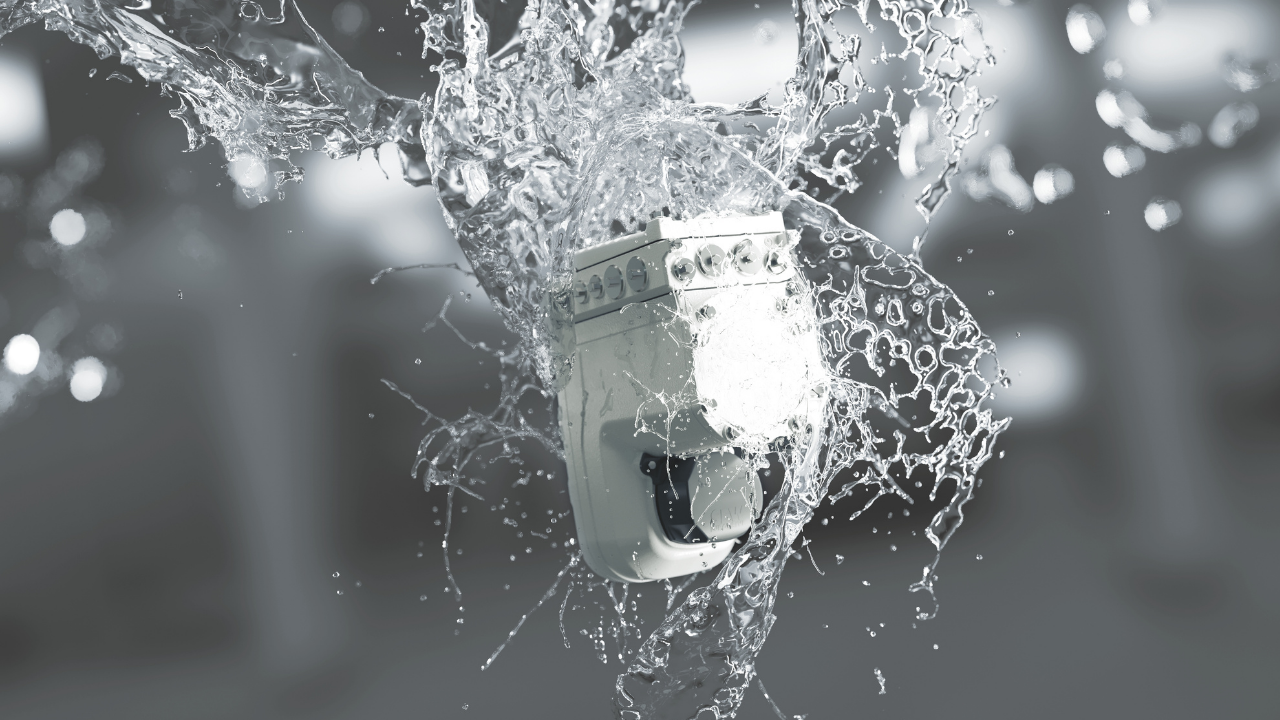

Her iki çözüm de IP65 koruma sınıfına sahip olup tozlu ve nemli endüstriyel ortamlarda güvenle kullanılabilir. Ayrıca, gıda ve içecek sektöründeki uygulamalar için IP66 koruma sınıfına sahip ıslak alan tasarımı opsiyonel olarak sunulmaktadır. Fan gerektirmeyen doğal soğutma sistemi bakım ihtiyacını azaltırken çalışma sırasında daha düşük gürültü seviyesi sağlar. Geniş çalışma sıcaklığı aralığı sayesinde üretim tesislerinin zorlu çevresel koşullarında güvenilir performans sunar.
AVANTAJLAR VE UYGULAMA ALANLARI
MOVIGEAR® ürün ailesinin sunduğu başlıca avantajlar şunlardır:
- Redüktör, motor ve kontrol bileşenlerinin tek gövdede birleştiği kompakt yapı
- IE5 motor teknolojisi ile yüksek enerji verimliliği
- Geleneksel tahrik çözümlerine göre daha hafif ve daha sessiz çalışma
- Fan gerektirmeyen bakım dostu tasarım
- Azaltılmış kablolama ve daha kısa kurulum süresi
- IP65 ve opsiyonel IP66 koruma sınıfı ile zorlu endüstriyel ortamlara uygun yapı
- Uygulamaya göre Classic veya Performance seçenekleriyle esnek sistem tasarımı
- Performance serisinde DFC, DBC, DAC ve DSI haberleşme seçenekleri sayesinde farklı otomasyon sistemleriyle uyumluluk
- STO fonksiyonu ve gelişmiş hareket kontrol seçenekleriyle yüksek otomasyon performansı
Bu özellikleri sayesinde MOVIGEAR®, başta konveyör sistemleri olmak üzere, havaalanı bagaj taşıma sistemleri, otomatik depolama sistemleri, paketleme makineleri, gıda ve içecek üretim tesisleri ile otomatik üretim hatlarında güvenilir ve verimli bir tahrik çözümü olarak tercih edilmektedir.
SONUÇ
MOVIGEAR®, farklı otomasyon ihtiyaçlarını karşılamak üzere iki farklı çözüm sunan entegre bir mekatronik tahrik ünitesidir. Harici sürücü kullanılan sistemler için geliştirilen MOVIGEAR® Classic, mevcut merkezi sürücü mimarilerine kolayca uyum sağlar. MOVIGEAR® Performance ise entegre sürücü yapısı, gelişmiş haberleşme seçenekleri ve fonksiyonel güvenlik özellikleriyle, desantral otomasyon sistemlerinde daha kompakt bir çözüm sunar.
IE5 motor teknolojisi, kompakt tasarımı, yüksek enerji verimliliği ve geniş haberleşme seçenekleri sayesinde MOVIGEAR®, modern üretim tesislerinde mühendislik süreçlerini kolaylaştıran, işletme maliyetlerini düşüren ve sistem performansını artıran yenilikçi bir tahrik çözümü olarak öne çıkmaktadır.
